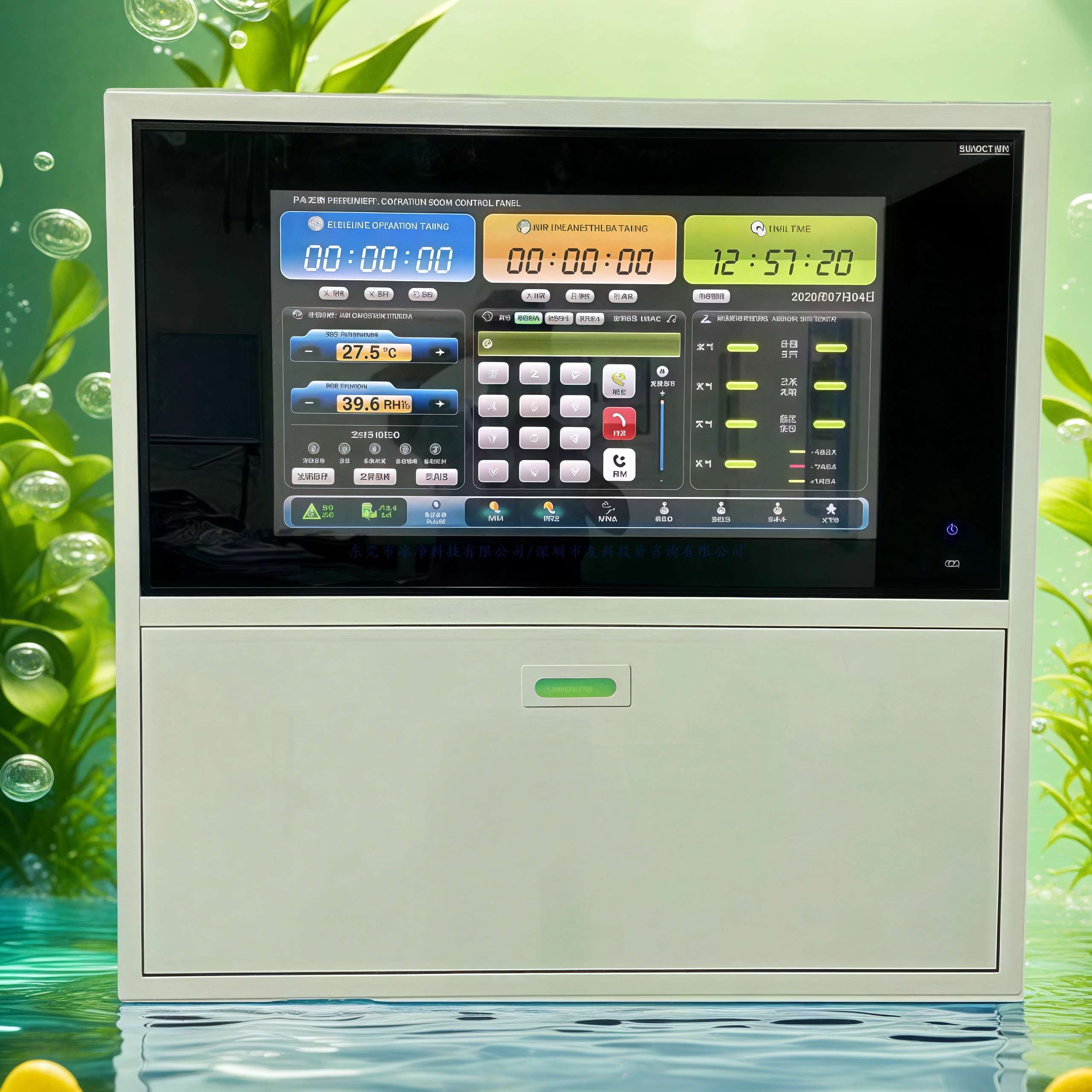

液晶触摸屏嵌入式中央情报面板 | 一屏掌控·智慧手术

东莞市冰净科技有限公司与深圳市友科投资咨询有限公司(品牌Beajn冰净)致力于为现代化手术室提供智能化的设备管理解决方案。公司推出的液晶触摸屏嵌入式中央情报面板,将手术室内空调系统、照明系统、医用气体、通讯广播、计时等多种功能集成于一块高清触控屏幕中,医护人员通过简洁直观的触控界面即可实现对手术室内各类设备的集中监控与管理,显著提升手术室运营的智能化水平。

商品细节图_ 放大展示核心部件工艺.jpg

核心特点与优势

1. 高清液晶触控屏·操作直观流畅

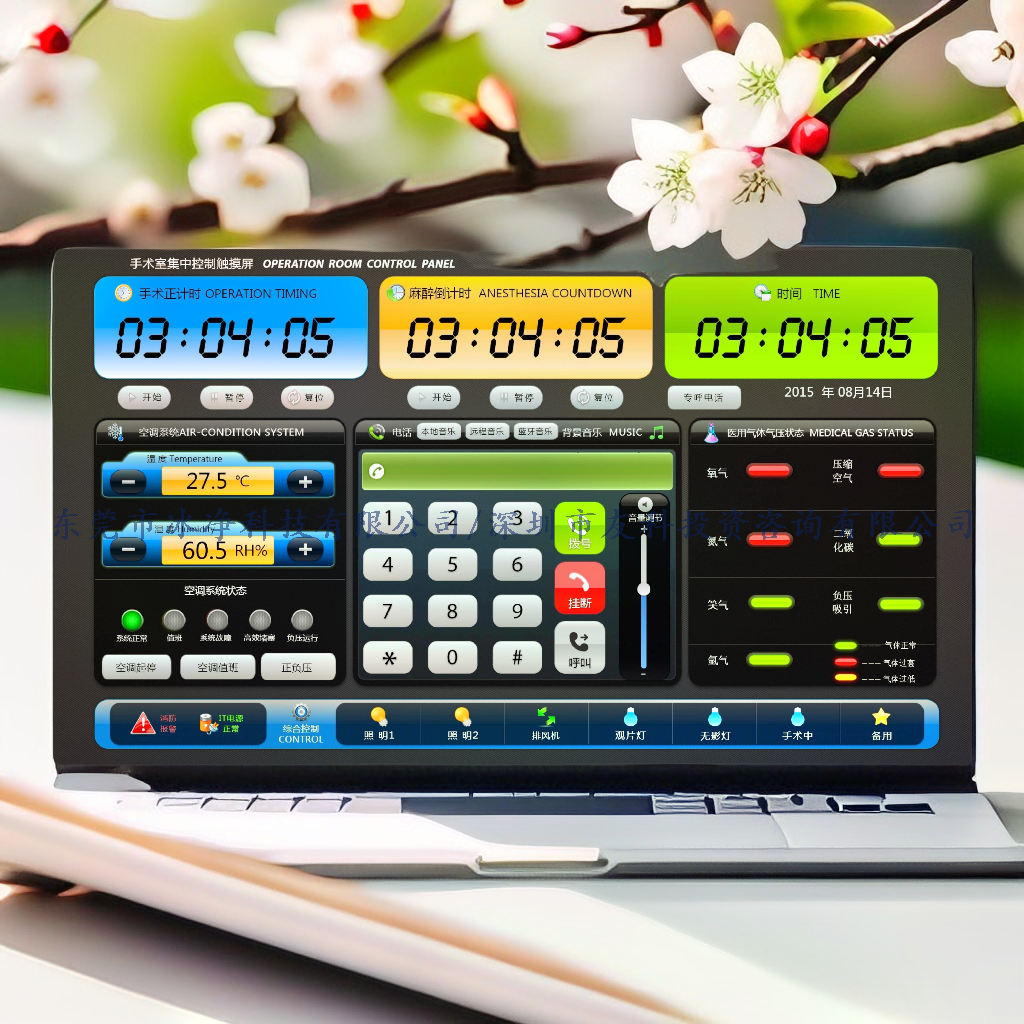

面板采用7-10英寸高清IPS液晶触摸屏,分辨率达1024×768或以上,色彩还原准确,触摸响应灵敏(响应时间<50ms)。界面设计采用图形化图标+中文标注的方式,每项功能一目了然,医护人员无需专业培训即可快速上手。支持手势操作和页面滑动切换,操作体验接近智能手机,学习成本极低。

2. 多功能集成控制·一屏统管

单台情报面板可集成控制手术室内的多种设备系统:空调系统(温湿度设定、风量调节)、照明系统(无影灯开关及调光、手术间照明)、医用气体(氧气、负压吸引、压缩空气等的阀门控制与状态显示)、计时系统(手术计时、麻醉计时)、通讯对讲(与护士站、血库等的内部通讯)、背景音乐/广播等。所有功能集成在一块面板上,避免了墙面多个独立开关的杂乱。

3. 实时状态显示·信息一目了然

面板在待机界面即可实时显示手术室内的关键环境参数:当前温度、湿度、正压值、高效过滤器运行状态、医用气体储量等。当某一参数超出预设范围时,面板会自动弹出报警提示并标记异常项,帮助医护人员及时发现和处理问题,提升手术室的安全管理水平。

4. 嵌入式安装·与墙面齐平

情报面板采用嵌入式安装方式,面板外框嵌入手术室墙板内,面板表面与墙面齐平,不凸出墙面。这一设计既保持了手术室墙面的整洁美观,也避免了凸出物对人员通行和设备移动的妨碍。面板外框与墙板之间采用密封胶密封,不影响墙体的气密性。

5. 权限分级管理·操作安全可控

系统支持多级权限管理功能,可设置管理员、主刀医生、巡回护士等不同角色的操作权限。例如,空调温度设定权限可开放给护士,而系统参数配置权限**管理员。操作日志自动记录,可追溯每项操作的时间、操作人和内容,满足医院的管理审计要求。

6. 通讯协议开放·兼容主流系统

情报面板提供RS485、RS232、以太网等多种通讯接口,支持Modbus、BACnet等主流楼宇自控协议。可与医院现有的楼宇自动化系统(BAS)、手术室管理系统等第三方平台进行对接,实现数据的互联互通和统一管理。开放的协议架构也为未来的功能扩展和系统升级预留了空间。

7. 工业级可靠性·适应手术室环境

面板核心板卡和电子元器件采用工业级标准选型,工作温度范围宽(0-50℃),适应手术室环境。面板外壳采用不锈钢或ABS工程塑料,表面易于清洁消毒。整机通过EMC电磁兼容测试,不会受到手术室内高频电刀等设备的电磁干扰,确保运行稳定。

技术参数

参数项目

规格说明

型号

四联 / 五联 / 六联

面板规格

四联680×480×120mm  / 五联730×530×120mm / 六联930×530×120mm

供电电压

AC 220V 50Hz

通讯接口

RS485 / Modbus  RTU/TCP

边框材质

SUS304不锈钢 / 电解钢板喷塑

安装方式

嵌入式

防护等级

IP54

功能模块

时间/手术计时/麻醉计时/空调控制/气体监控/电话/IT电源监控/报警/照明/压差显示

书写台(可选)

780×480×300mm(一体式设计,上屏下台)


应用场景

• 百级洁净手术室:作为手术室内设备集中管理的核心交互终端。

• 多设备手术间:设备种类多、管理复杂的大型手术间,集中控制优势明显。

• 数字化手术室:与手术室信息化系统集成,作为数据展示和操作入口。

• 手术部护士站:在护士站设置分控面板,监控各手术间运行状态。

• ICU监护区域:用于ICU床位区域的环境与设备集中管理。

选型指南

1. 根据控制设备数量选型号:控制设备较少的基础手术间可选7寸标准型,设备较多的大型手术间建议选择10寸大屏型或增加扩展模块。

2. 确认通讯协议兼容性:选型前需确认面板的通讯协议与手术室内各被控设备的接口协议兼容,必要时通过中间协议转换器实现对接。

3. 根据管理需求选权限功能:对管理精细化要求较高的医院建议选择支持多级权限和操作日志的型号。

安装与维护注意事项

安装要点:

• 在手术室墙板安装阶段预留情报面板的安装孔位,孔位尺寸按面板型号的开孔图施工。

• 面板安装前需完成所有被控设备的信号线缆敷设,线缆预留足够长度便于面板接线。

• 面板与墙板之间采用配套的安装卡件固定,四周打密封胶确保气密性。

• 通电前检查所有接线是否正确,电源电压是否在允许范围内。

• 系统调试时逐一测试各控制回路的功能,确认与受控设备联动正常。

日常维护:

• 面板表面用柔软的干布或微湿布擦拭清洁,避免液体渗入面板缝隙。

• 禁止使用含酒精或腐蚀性的消毒剂直接喷洒在屏幕上。

• 定期检查通讯线路连接是否牢固,发现通讯异常应排查线路或接口。

• 系统软件可按厂家建议进行版本升级,获取新功能或修复已知问题。

FAQ

Q1:液晶情报面板和触控情报面板有什么区别?

A:两者的核心区别在于显示和交互方式。液晶情报面板配备LCD屏幕,通过图形化界面实现触控操作,信息展示丰富(可同时显示温湿度、计时、气体状态等多项数据);触控情报面板通常采用物理按键+小型触摸屏或全触控面板的方式,界面相对简化。液晶型在信息展示量和操作直观性上更优,适合功能复杂的大型手术间。

Q2:情报面板可以控制无影灯吗?

A:可以。冰净科技的情报面板支持无影灯的开关控制和亮度调节功能(需无影灯具备对应的通讯接口或继电器控制接口)。医护人员可在面板上直接调节无影灯的光照亮度和光斑大小,免去在灯体上操作的麻烦。

Q3:情报面板能与医院的楼宇自控系统对接吗?

A:可以。情报面板提供标准的RS485/以太网通讯接口,支持Modbus、BACnet等主流楼宇自控协议,可与大多数楼宇自动化系统(BAS)实现数据对接。对接后可在BAS平台上远程监控手术室的运行状态和能耗数据。

Q4:安装情报面板需要墙板上预留什么条件?

A:需要在墙板上预留对应尺寸的安装孔位(开孔尺寸按具体型号确定),孔位后方需要有足够的空间容纳面板本体和接线。此外,需要在墙板内部预埋电源线(AC220V或DC12V)和各被控设备的信号线缆。建议在设计阶段即确定情报面板的型号和安装位置,以便墙板预制时完成孔位的精确开设。




为什么选择Beajn冰净

• 一屏集成手术室全部信息:温度、湿度、压差、手术计时、药品计时、观片灯、麻醉气体等参数集中显示于一块触摸屏上,医护人员一目了然。

• 高清液晶触控·操作直观:采用工业级液晶触摸屏,支持手套触摸操作,界面清晰直观,降低医护人员学习成本。

• 多协议兼容:支持RS485、Modbus等多种通信协议,可与手术室各类设备(空调机组、气密门、气体终端等)实现数据联动。

• 嵌入式齐平安装:面板与电解钢板墙面齐平嵌入,不凸出、不积尘,满足洁净室气密性要求。

相关产品推荐

• 触控嵌入式中央情报面板— 不同配置版本,适配不同预算和控制需求

• 预喷手术室电解钢板— 情报面板嵌入电解钢板墙体齐平安装

• 电源插座箱 —情报面板控制设备配电,两者配套使用
