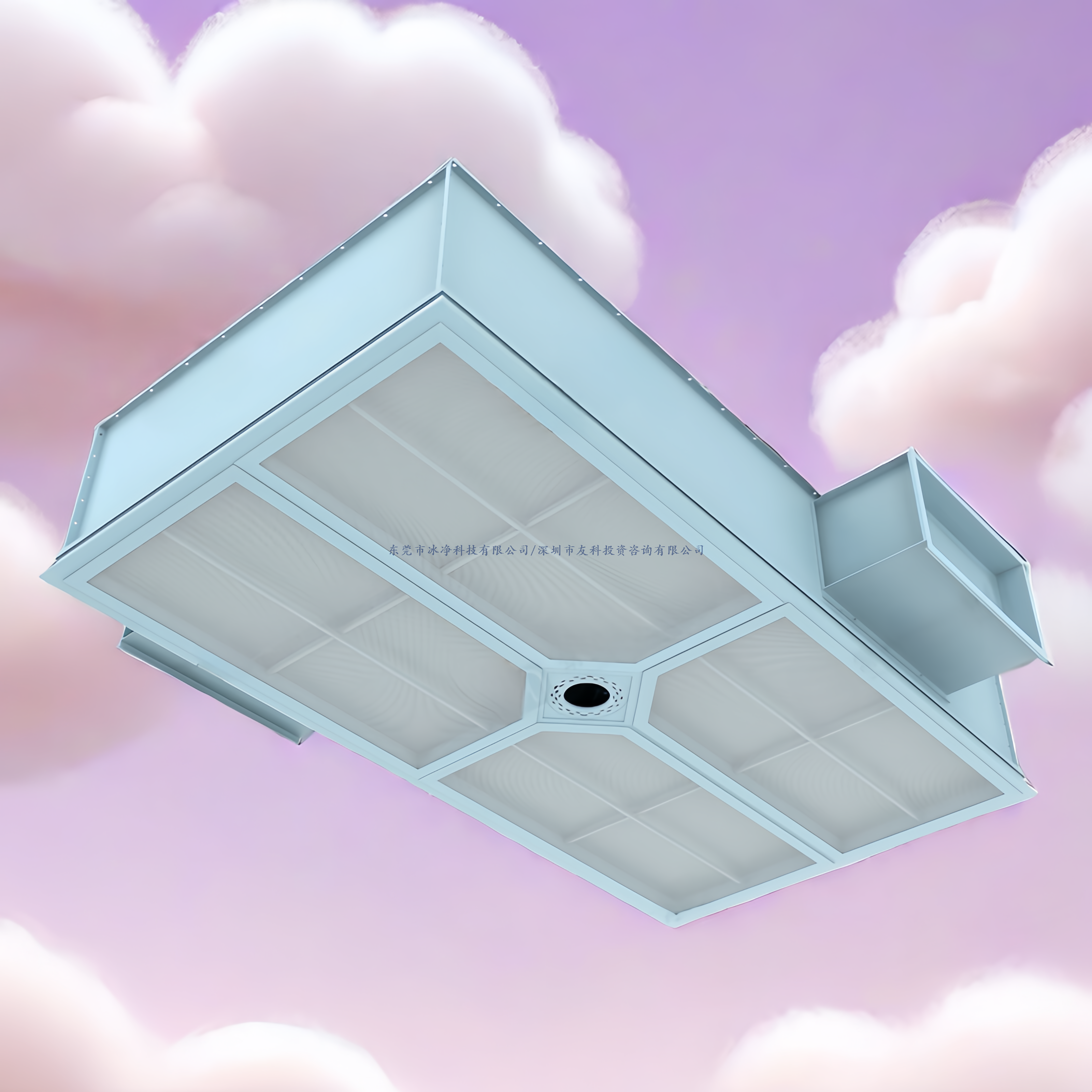

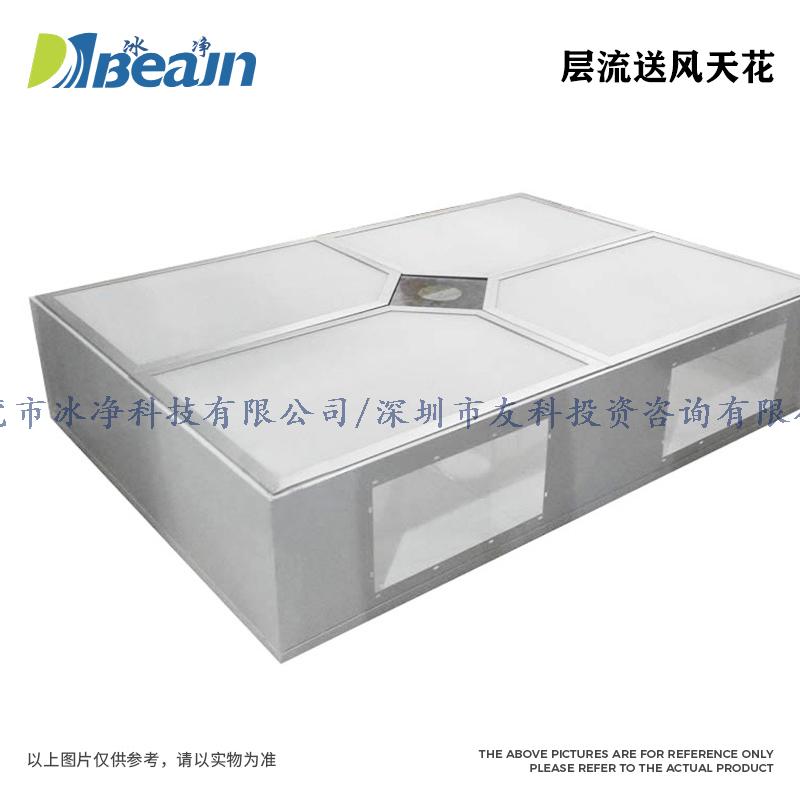

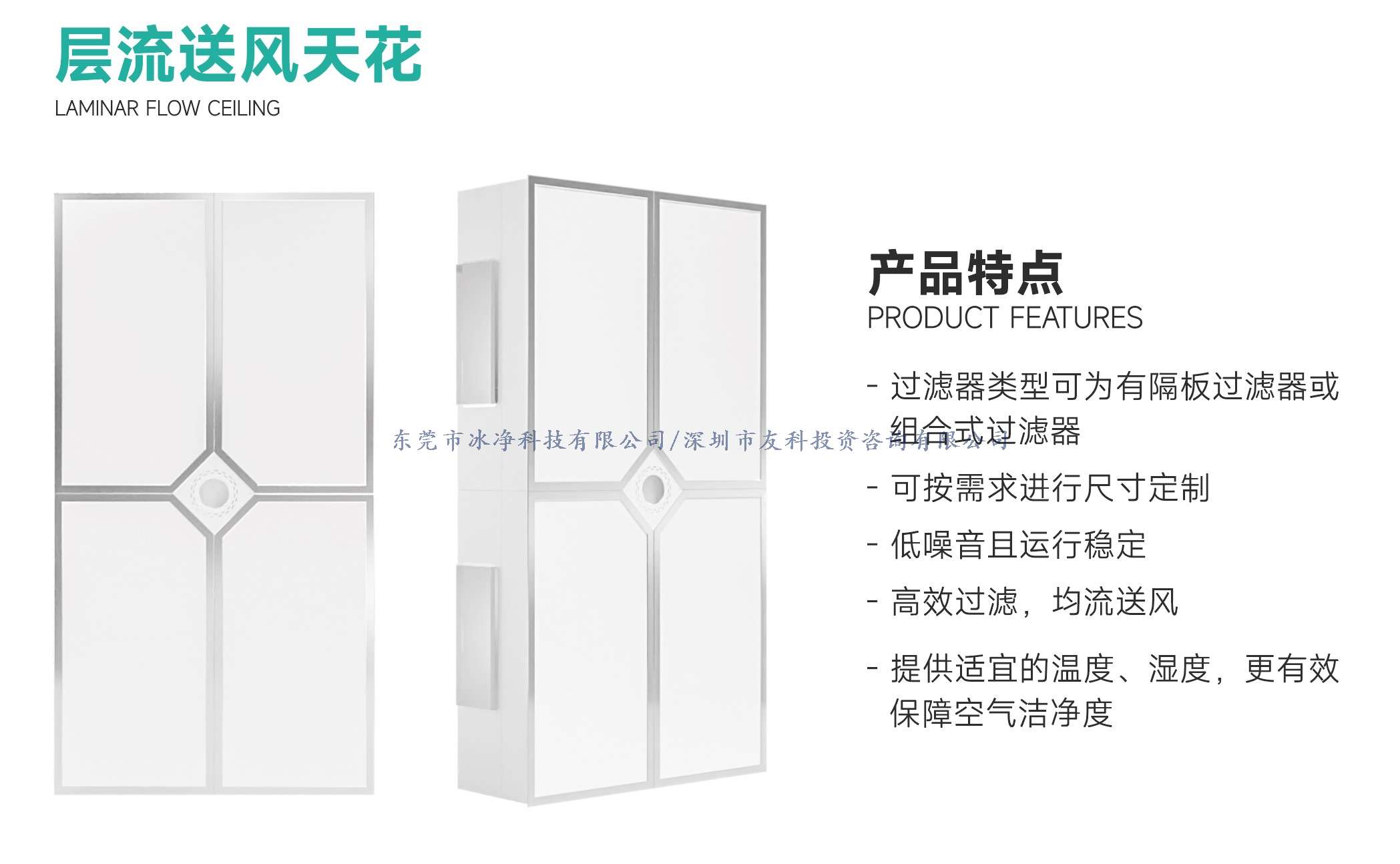

层流送风天花 | 百级洁净送风·均匀气流分布

东莞市冰净科技有限公司与深圳市友科投资咨询有限公司(品牌Beajn冰净)是医疗洁净领域的专业设备制造商,专注于手术室层流净化系统的研发与生产。公司推出的层流送风天花产品,经过多年技术迭代与工程验证,广泛应用于全国各级医院洁净手术部,为百级洁净手术室提供稳定可靠的送风保障。


核心特点与优势

1. 垂直单向流设计·气流均匀覆盖

层流送风天花采用垂直单向流(活塞流)气流模式,经过高效过滤器过滤后的洁净空气以均匀的风速垂直向下送出,形成一层"洁净空气幕"覆盖手术区域。气流组织设计经过CFD模拟优化,确保送风面风速均匀偏差控制在±20%以内,有效将手术区悬浮粒子向下压并排出,维持百级洁净度环境。

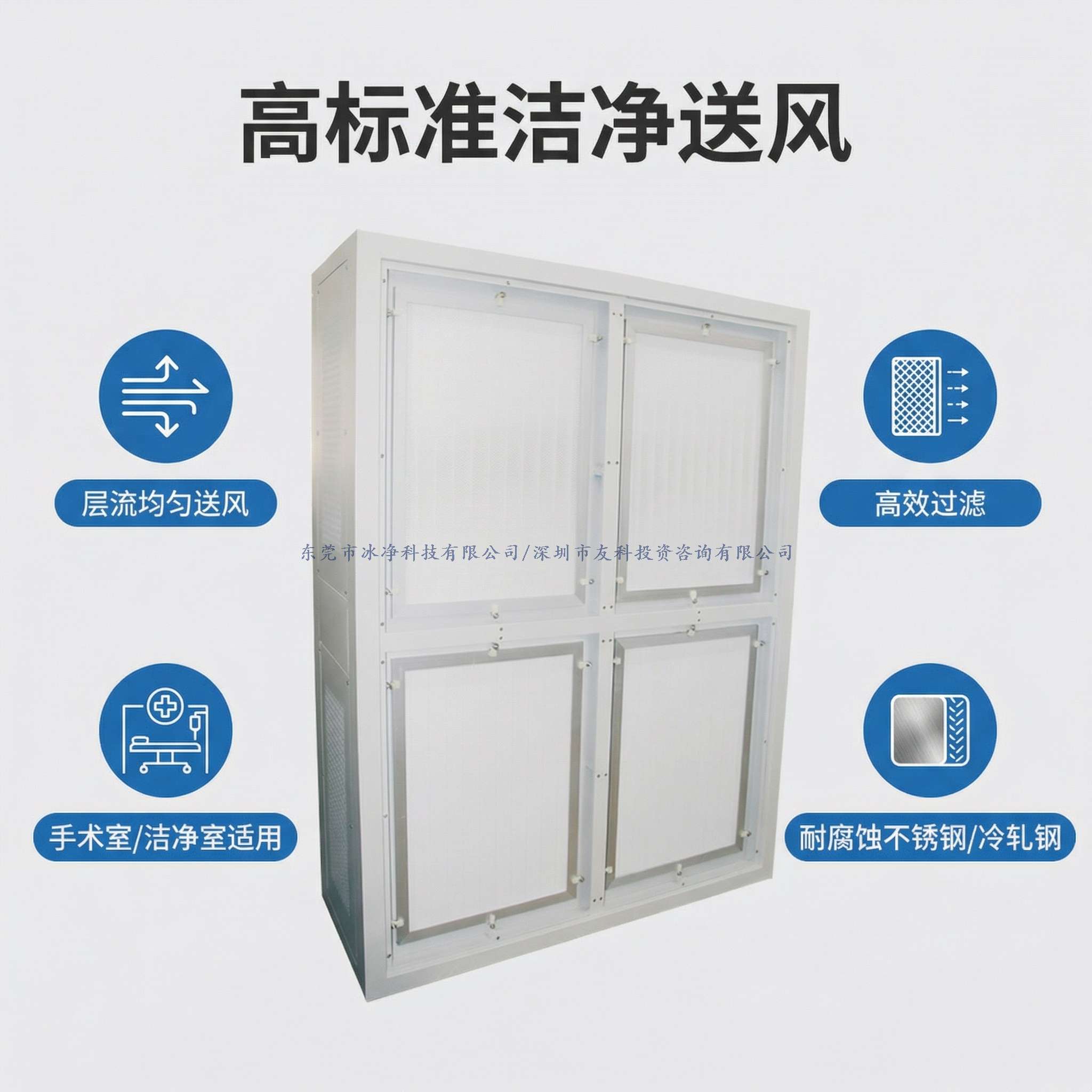

2. 高效过滤系统·洁净度可靠保障

送风天花内部配套HEPA高效过滤器(H13/H14级),对≥0.3μm的微粒过滤效率≥99.97%,从源头保障送入手术室空气的洁净度。过滤器采用液槽密封或垫片密封方式安装在送风天花的静压箱内,更换便捷,无需破坏吊顶结构即可完成维护更换。

3. 一体化箱体结构·杜绝漏风风险

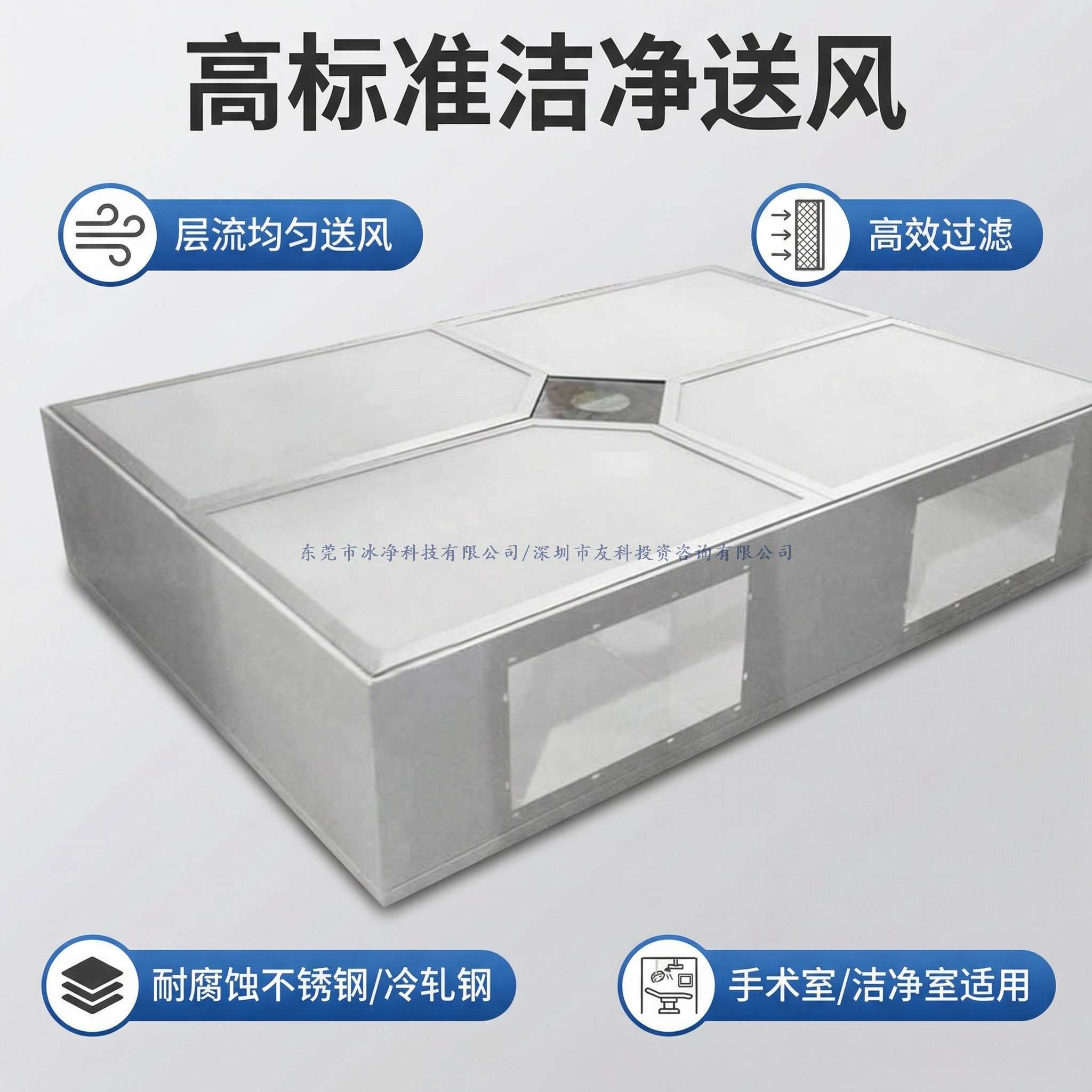

送风天花箱体采用优质镀锌钢板或不锈钢板折弯焊接而成,内部接缝处满焊打磨并做密封处理,整机漏风率控制在1%以内。静压箱内部设置导流均压板,使气流在进入高效过滤器前充分均压,避免出现局部风速过高或过低的"气流短路"现象,确保整个送风面均匀有效。

4. 多种尺寸规格·适配不同手术间

提供从2.4m×2.4m到3.0m×3.0m等多种标准规格,送风面积覆盖常见手术间的手术区需求。同时支持非标尺寸定制,可根据手术间的实际布局(如骨科双手术区、心脏外科加大手术区)灵活调整送风天花的尺寸和形状,满足不同洁净等级的送风要求。

5. 低噪运行设计·营造安静手术环境

送风天花在结构设计上充分考虑了噪声控制。静压箱内部贴附吸音材料,配合导流板的合理角度设计,有效降低气流在箱体内产生的湍流噪声。在额定风量运行时,送风天花本体的气流噪声可控制在45dB(A)以下,不会为手术环境增添明显的背景噪声,保障手术团队的专注度。

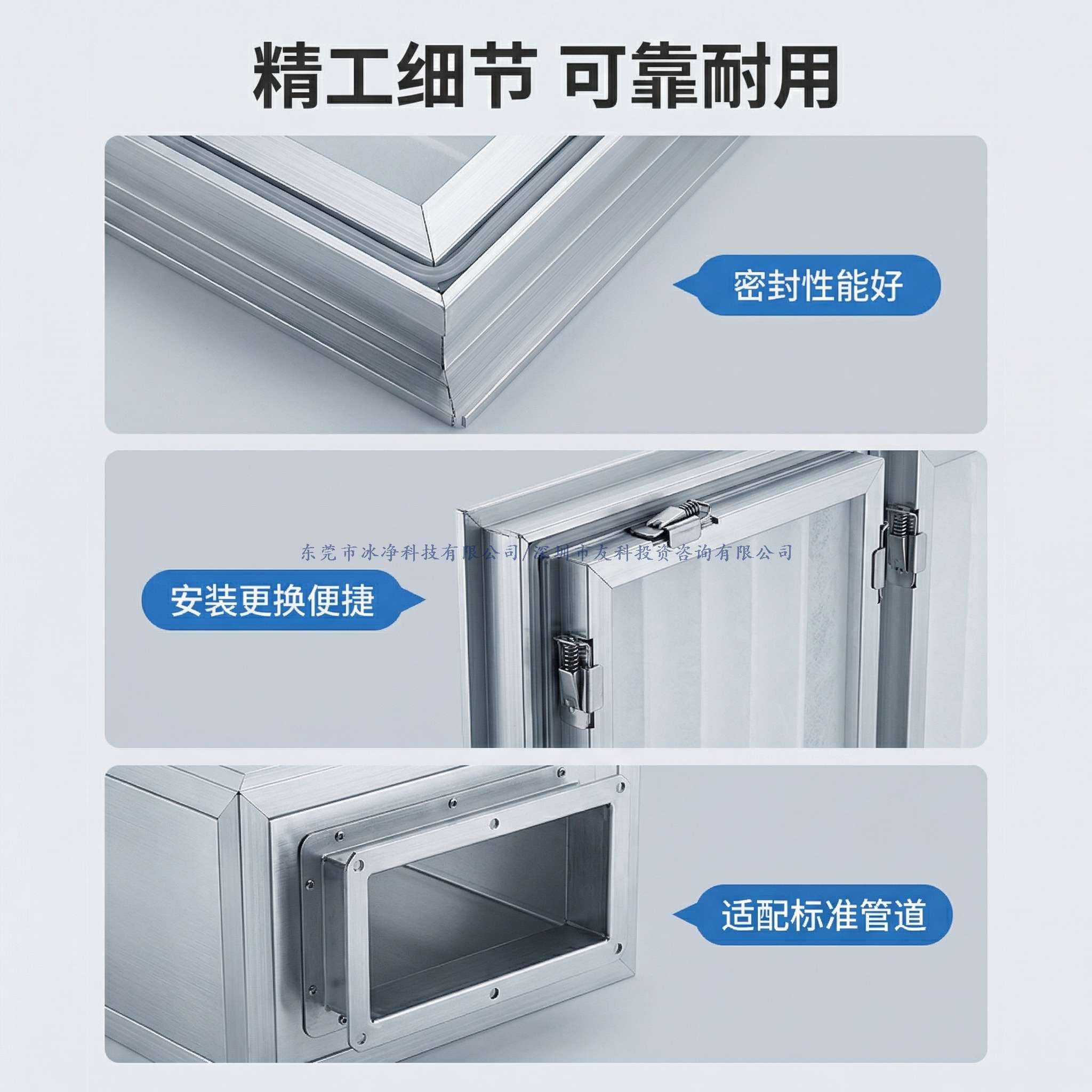

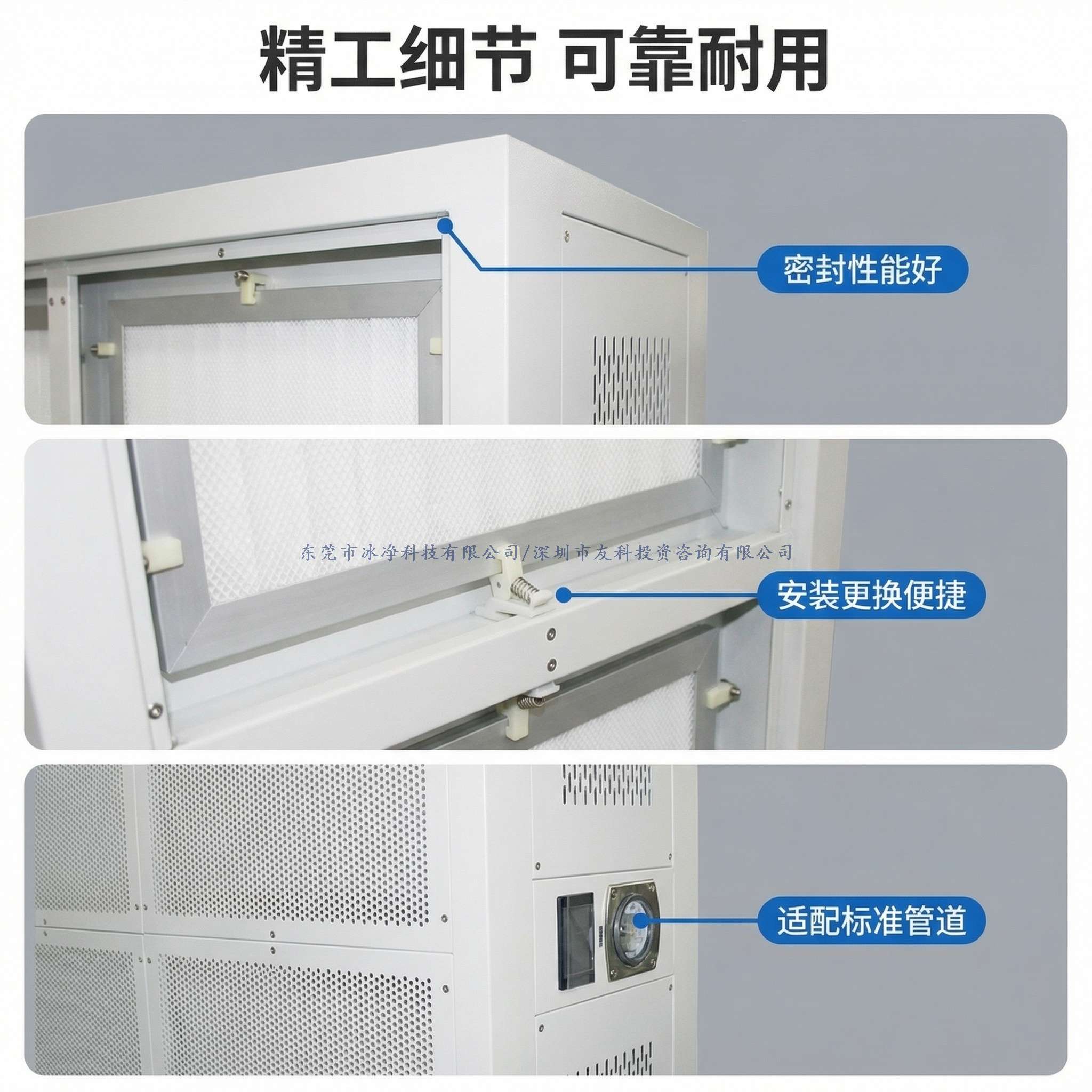

6. 便捷维护结构·过滤器快速更换

高效过滤器的更换方式采用侧抽式或下装式结构,维护人员无需进入吊顶上方空间即可完成过滤器更换操作。每台送风天花配有独立的过滤器压差检测口,可通过压差表或压差传感器实时监测过滤器的堵塞程度,便于合理安排更换周期,避免因过滤器过度堵塞导致风量下降。

7. 配套智能控制·风量可调节

送风天花可配套变频风量控制系统,根据手术室的实际使用情况调节送风量。在手术进行时采用额定风量运行,保障百级洁净度;在非手术时段可切换至低风量维持正压模式,节约空调系统能耗。控制系统支持与手术室集中控制面板联动,实现一键式操作管理。

技术参数

参数项目

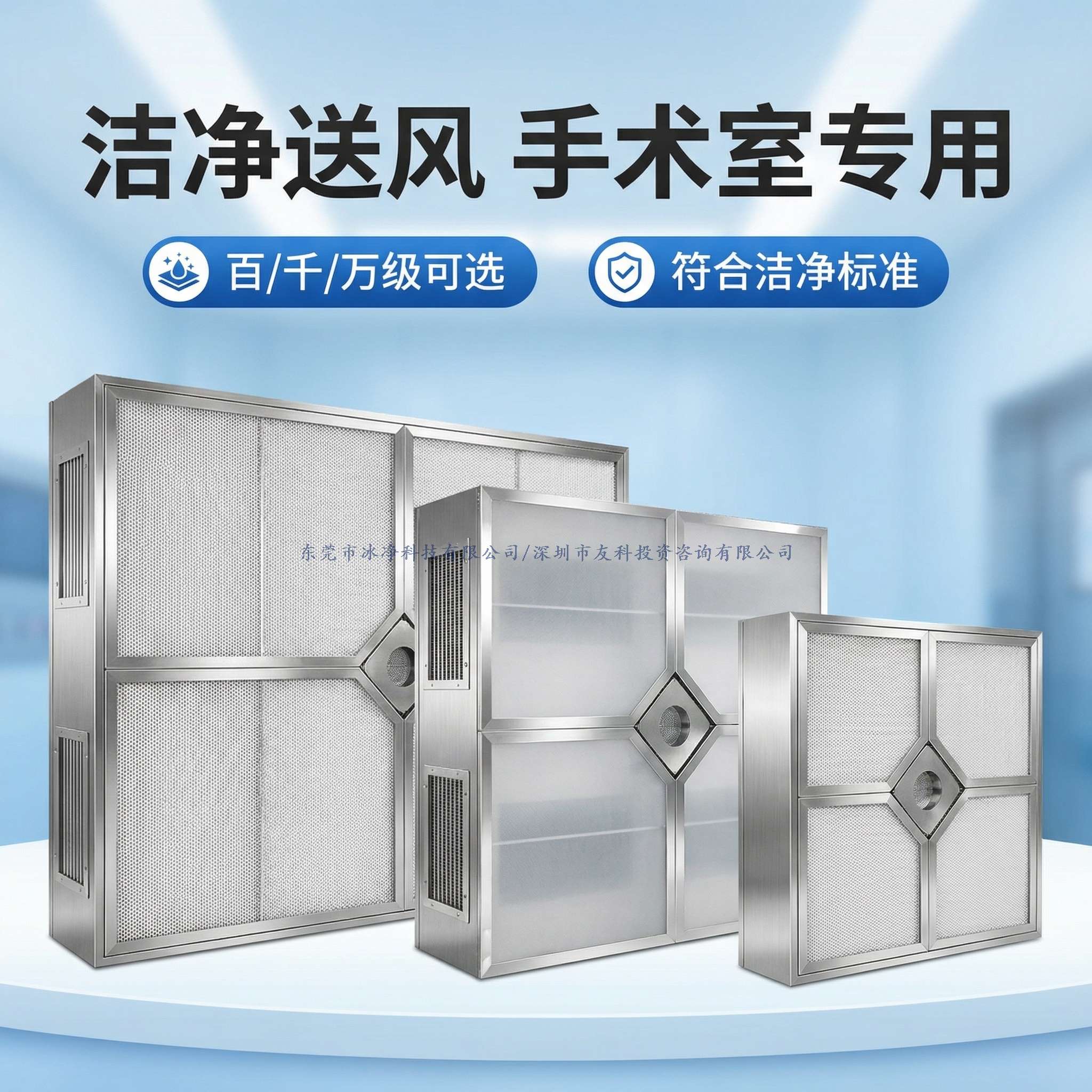

BJ-01(百级)

BJ-02(千级)

BJ-03(万级)

洁净等级

ISO5

ISO6

ISO7

过滤效率

99.99% H14

99.99% H14

99.99% H14

出风风速

0.35-0.45 m/s

0.25-0.35 m/s

0.20-0.30 m/s

送风面尺寸

2600×2400mm

2600×1800mm

2600×1400mm

外形尺寸(有隔板)

2600×2400×500mm

2600×1800×500mm

2600×1400×500mm

外形尺寸(无隔板)

2600×2400×300mm

2600×1800×300mm

2600×1400×300mm

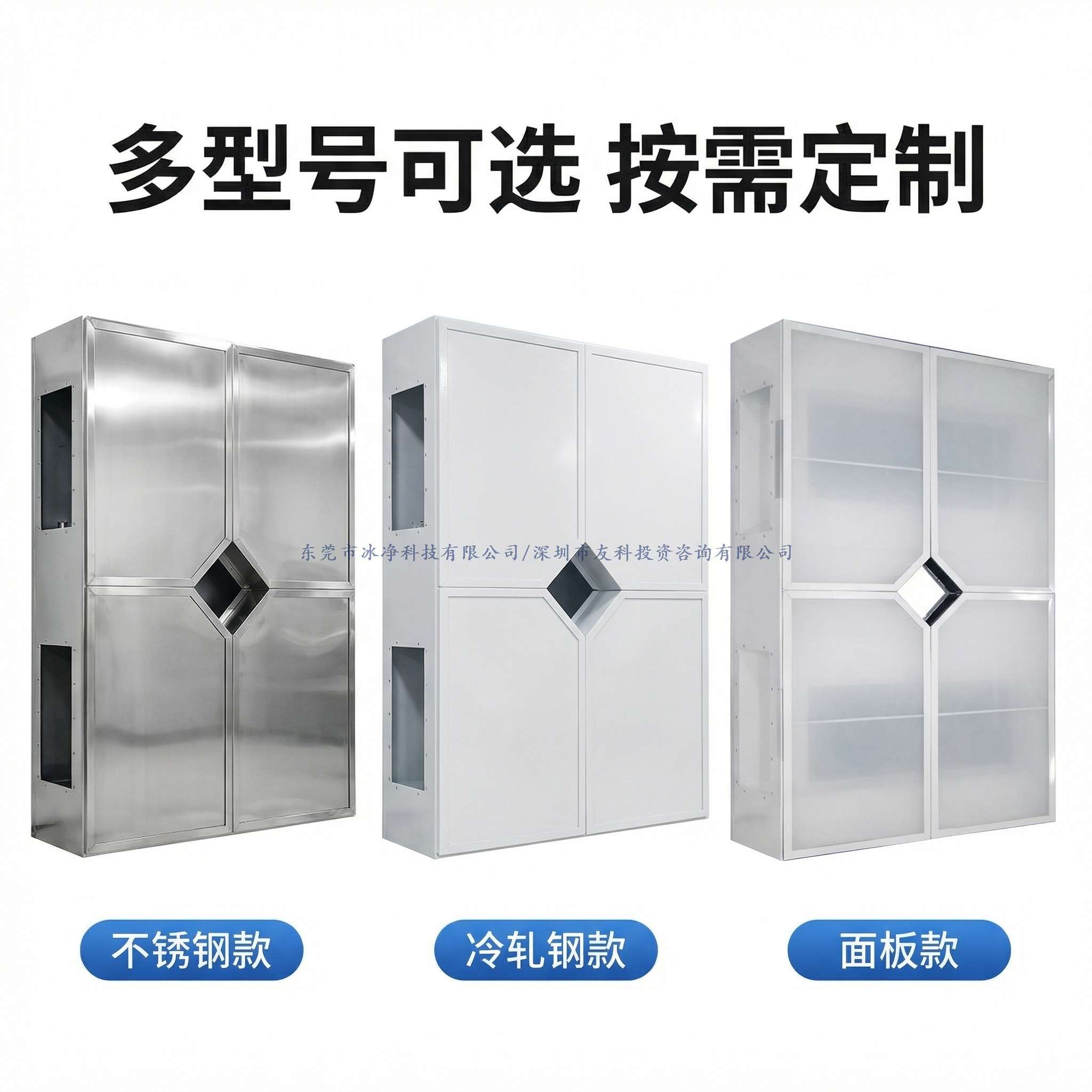

箱体材质

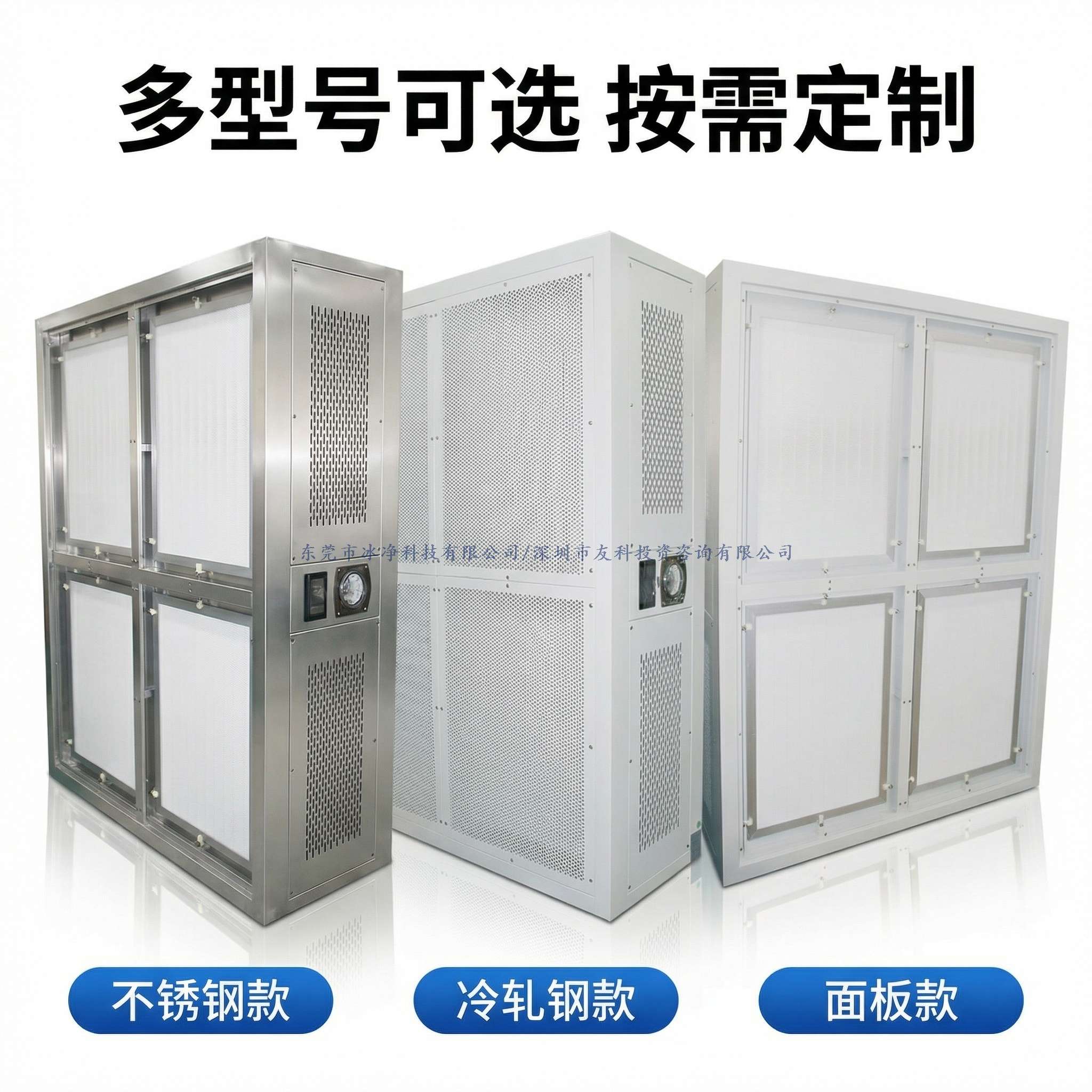

电解板/冷板喷塑/不锈钢(三种可选)



安装方式

吊顶嵌入式安装




应用场景

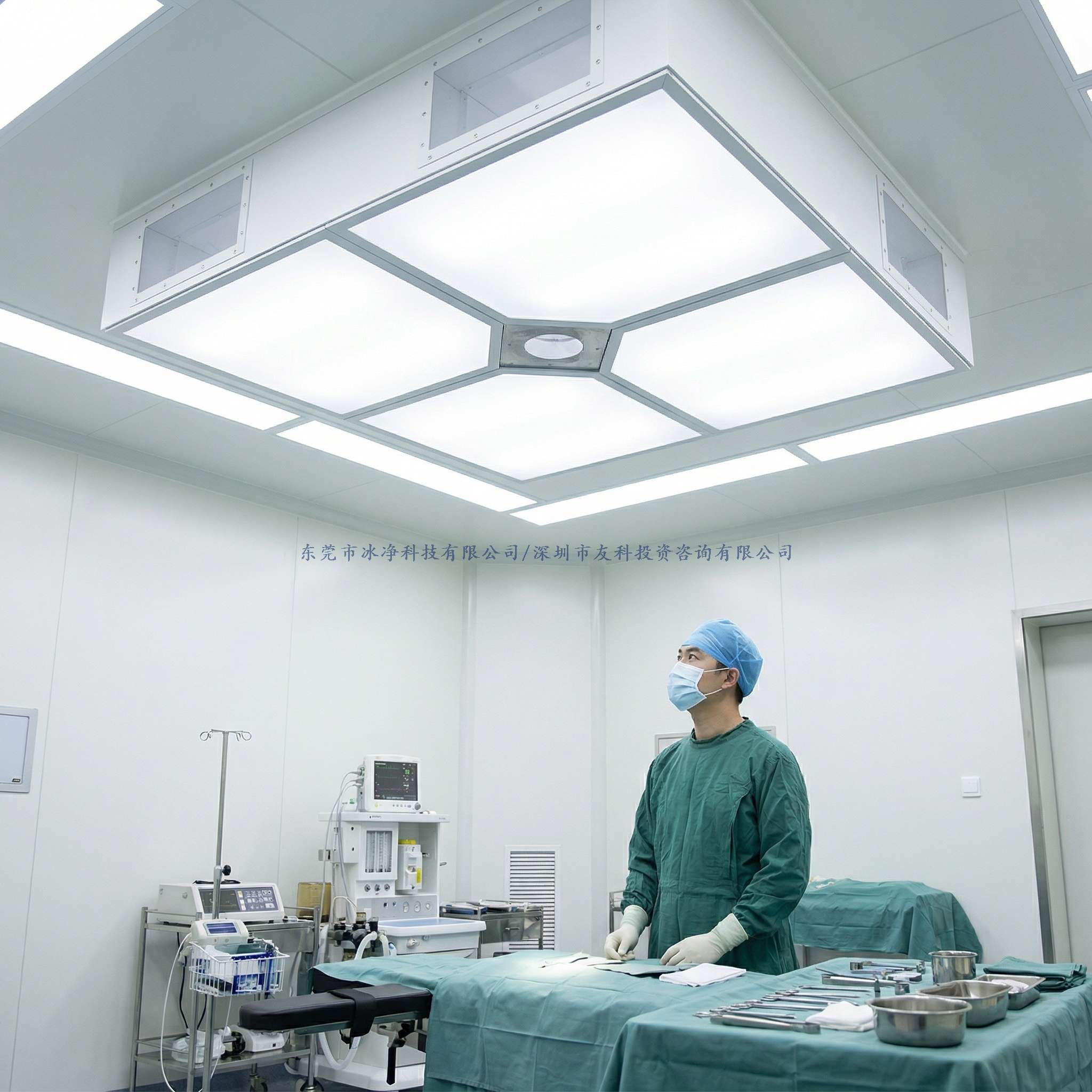

• 百级洁净手术室:I级洁净手术室的核心送风设备,满足关节置换、开颅手术等高洁净要求。

• 千级洁净手术室:通过调整过滤器配置和送风参数,适配II级手术室使用。

• 层流病房:大面积烧伤病房、免疫缺陷患者隔离病房等需要局部高洁净度的场景。

• 动物实验室:SPF级动物实验设施的洁净送风保障。

• 精密电子装配:对空气洁净度有高要求的精密电子元器件装配区域。

选型指南

1. 根据洁净等级选规格:百级手术室手术区送风天花边长不宜小于2.4m,依据GB50333规定的送风面积计算,确保手术区处于洁净气流的有效保护范围内。

2. 根据手术类型选风量:骨科、关节置换等产尘量较大的手术,建议选择较大风量规格,确保粒子稀释换气次数充足。

3. 关注过滤器更换便利性:优先选择侧抽式或下装式结构的送风天花,减少日常维护对手术运营的干扰。

4. 预留智能控制接口:建议选购时预留变频控制与集中控制面板的通信接口,为后续智能化升级做好准备。

安装与维护注意事项

安装要点:

• 送风天花应在手术室吊顶龙骨安装完成后、吊顶板封闭前进行吊装就位。

• 吊装前检查箱体在运输过程中有无变形,焊缝及密封处是否完好。

• 送风天花与周围吊顶板之间的间隙需均匀,安装后采用密封胶填充缝隙。

• 高效过滤器应在送风天花就位、风管吹扫清洁后方可安装,避免施工粉尘污染过滤器。

• 安装完成后需进行风量测试与均匀性调试,确保各项指标满足设计要求。

日常维护:

• 每月检查一次过滤器压差,压差达到初阻力的2倍时应考虑更换过滤器。

• 每季度检查送风面风速均匀性,发现异常应排查过滤器或导流板状态。

• 定期清洁送风天花外表面及回风口格栅,保持设备整洁。

• 每年进行一次全面检测,包括风量、压差、洁净度等参数测试。

FAQ

Q1:层流送风天花和高效送风口有什么区别?

A:层流送风天花是大面积送风装置,配套静压箱和均流系统,提供整个手术区的垂直单向流洁净空气覆盖,适用于百级手术室;高效送风口是小面积点送风装置,通常用于千级以下的洁净区域或回风系统。两者的核心区别在于送风面积、气流组织形式和适用的洁净等级。

Q2:高效过滤器多久更换一次?

A:过滤器的更换周期取决于手术室的使用频率和环境洁净状况。一般情况下,H13级高效过滤器的使用寿命为1-3年。建议通过监测过滤器前后压差来判断:当运行阻力达到初始阻力的2倍时,应及时更换。冰净科技的送风天花配有标准压差检测口,方便日常监测。

Q3:送风天花可以非标定制吗?

A:可以。冰净科技支持根据手术间的实际尺寸和布局进行非标定制,包括特殊形状(如L形、长条形)、特殊尺寸以及特殊的送风面积比例。定制产品的设计需满足气流均匀性要求,建议与冰净技术团队沟通具体需求后确定方案。

Q4:层流送风天花安装后需要做哪些调试?

A:安装完成后需进行以下调试项目:①风量调试——调整至设计送风量,确保换气次数达标;②风速均匀性测试——测量送风面上各点风速,偏差应控制在±20%以内;③高效过滤器检漏——使用PAO或DOP法检测过滤器及安装框的密封性;④洁净度测试——在静态条件下检测手术区的悬浮粒子浓度是否达到对应等级要求。




为什么选择Beajn冰净

• 百级层流均匀送风:层流送风天花出风风速均匀偏差控制在±20%以内,形成稳定垂直单向流,为手术区提供可靠的百级洁净环境保障。

• 整机漏风率≤1%:箱体满焊打磨+密封处理工艺,杜绝漏风风险,确保经过滤的洁净空气全部有效送达手术区。

• 过滤器侧抽更换:维护人员无需进入吊顶上方即可更换高效过滤器,减少维护对手术运营的干扰,降低运维成本。

• 多规格+非标定制:标准规格覆盖2.4m×2.4m至3.0m×3.0m,支持L形、长条形等异形定制,适配不同手术间的布局需求。

相关产品推荐

• 无隔板高效空气过滤器— 送风天花配套高效过滤器,保障百级洁净送风品质

• 预喷手术室电解钢板— 送风天花嵌入电解钢板吊顶,两者齐平安装构成完整洁净空间

• 液晶触摸屏嵌入式中央情报面板— 可监控送风天花运行参数,实现手术室集中管理
