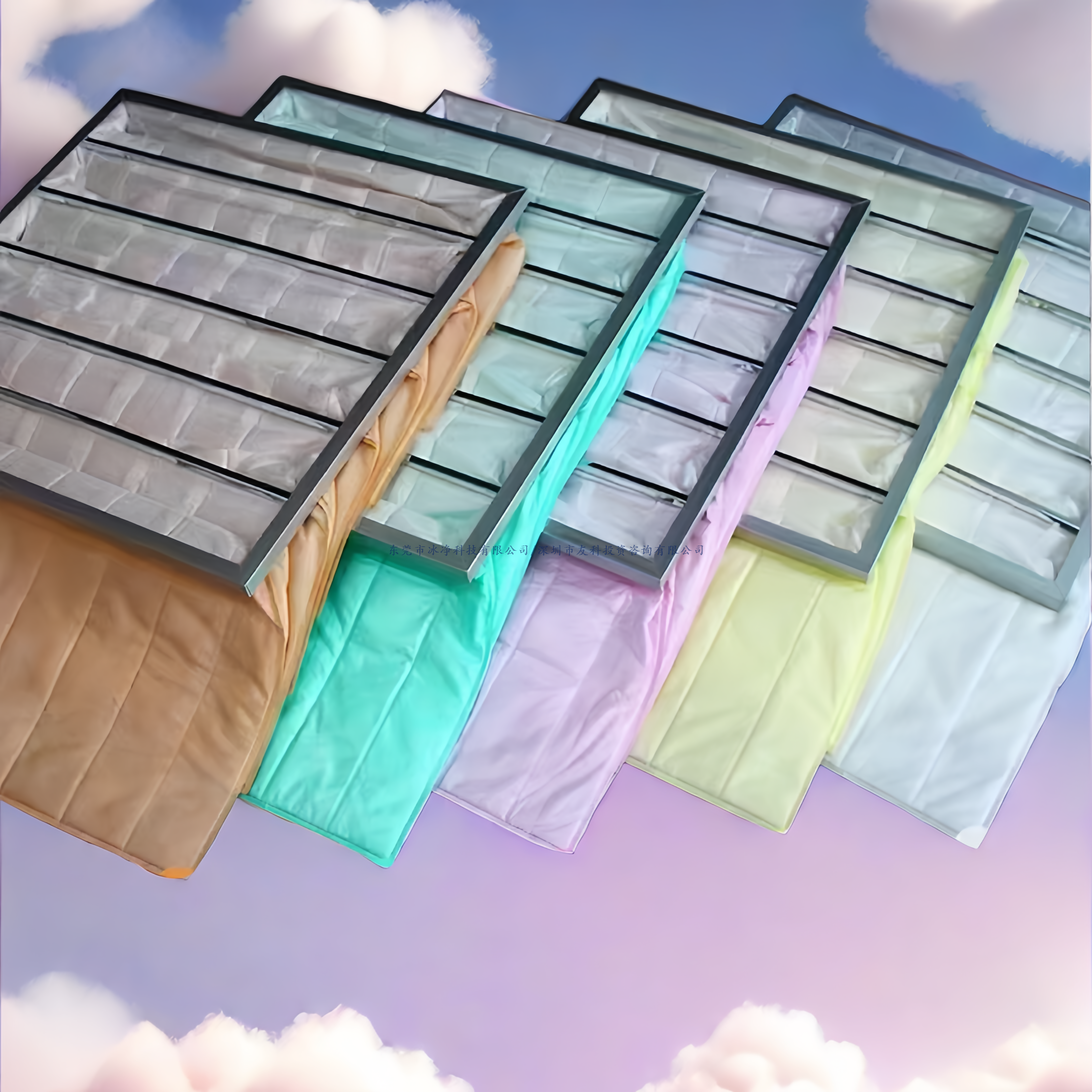

铝框中效袋式空气过滤器（组合式）| 大风量场景的多袋组合方案

东莞市冰净科技有限公司与深圳市友科投资咨询有限公司生产的组合式铝框中效袋式空气过滤器，专为大风量空调通风系统设计。与传统单框架单袋组结构不同，组合式在一个大型外框内集成多个独立过滤单元（2-4组），每组包含若干滤袋，形成超大过滤面积的并联过滤结构。这种设计在有限的安装面积内实现了更大的处理风量和更高的容尘量，是大型空调机组和工业通风系统中级过滤的理想选择。

核心特点与优势

1. 多单元组合超大风量

组合式结构在一个外框内集成2-4个独立过滤单元，总过滤面积可达20-50m²。以592×592mm×2组×8袋为例，有效过滤面积可达30m²以上，单台处理风量可达5000-8000m³/h。适合大型组合式空调箱和大风量送风系统。

2. 模块化滤袋设计

每个过滤单元为独立模块，可单独拆卸更换。当某一组滤袋达到终阻力时，只需更换该组而非全部，降低维护成本。模块化设计还便于在生产过程中进行质量控制，每个模块独立检测。

3. 灵活的效率配置

组合式支持在同一框架内配置不同效率等级的滤袋，如前端F5+后端F7的串联配置，实现两级中效过滤。也可全部配置同一等级（F5/F7/F8），根据实际需求灵活选择。

4. 高强度铝框承重

组合式框架承受的滤袋总重量远超单袋式，因此框架采用加强型铝合金型材。框架内部设有横梁和纵梁，将各组滤袋分开固定，确保各组之间不互相干涉。框架整体承载能力经静载测试验证。

5. 极低面风速运行

超大过滤面积使滤料面风速降至0.3-0.4m/s以下，远低于常规袋式过滤器。低面风速意味着：更低的运行阻力（初阻力通常仅60-100Pa）、更大的容尘量、更长的更换周期。

6. 均匀气流分配

组合式内部设有导流板，确保气流在进入各过滤单元前均匀分配。避免因气流偏斜导致某些单元过载而其他单元未充分利用。导流板的角度和位置经过流场仿真优化。

7. 减少安装点位

一台组合式过滤器可替代2-4台标准单袋式过滤器，减少安装框架数量和密封点。更少的安装点位意味着更低的安装工作量和更少的潜在泄漏风险。

技术参数

应用场景

大型商业综合体空调

购物中心、会展中心等大型商业建筑的空调系统风量大，传统单台过滤器难以满足风量需求。组合式过滤器在大尺寸空调箱中实现单点位大风量过滤，减少安装数量和维护工作量。

工业厂房集中送风

电子厂、制药厂等工业厂房的集中送风系统，空调机组风量通常在10000-50000m³/h。组合式中效过滤器在每个空调箱内以少量安装点位覆盖大风量需求。

数据中心精密空调

大型数据中心的冷通道送风系统需要持续大风量运行。组合式过滤器的低阻力和高容尘量特性，在保障空气洁净度的同时最小化风机能耗。

隧道与地下工程通风

地铁、隧道、地下车库等通风系统风量大且粉尘浓度较高。组合式过滤器的大容尘量特性延长维护周期，降低频繁更换带来的运维成本。

洁净室层流送风

在洁净室的大型层流送风天花中，组合式过滤器可覆盖更大的送风面积，减少过滤器拼接数量和密封接缝。

选型指南

确定组合配置：根据空调箱的中效段安装尺寸和总风量需求，选择2组或4组配置，以及每组的袋数。确保总过滤面积对应的面风速不超过0.5m/s。

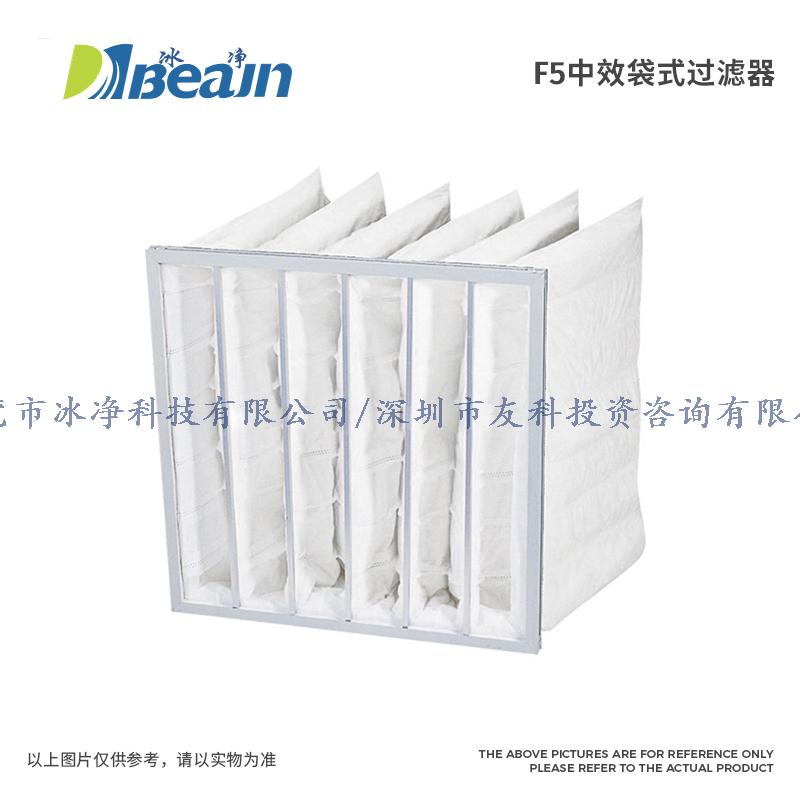

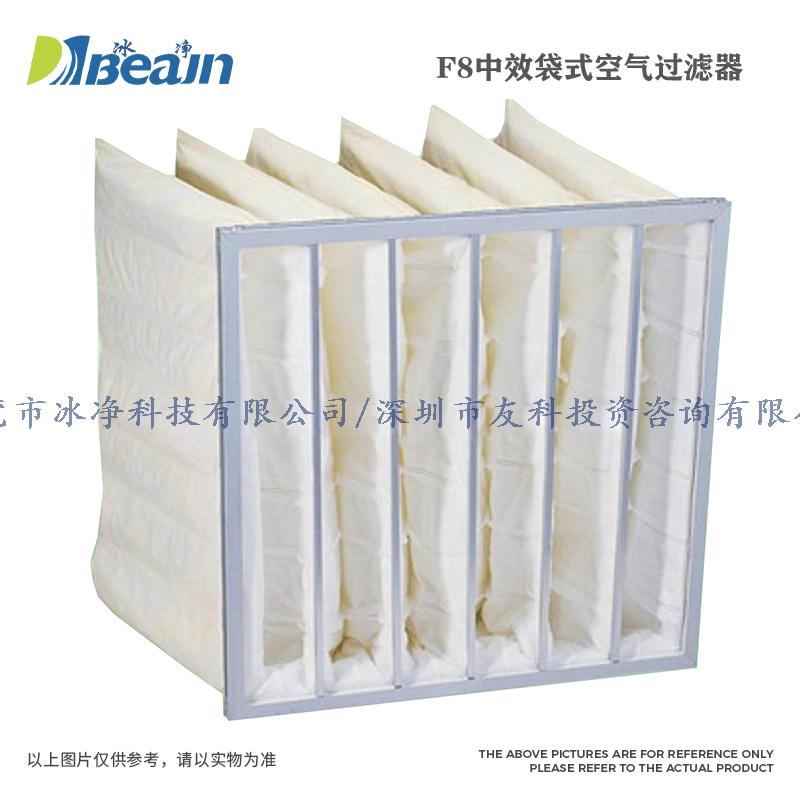

选择效率等级： - F5组合式：适合一般通风、粉尘浓度中等的场景，经济实用 - F7组合式：适合洁净室、手术室等需要高效中级过滤的场景，应用最广泛 - F8组合式：适合医药、精密电子等对微粒控制极严的场景

串联配置方案：对空气质量要求极高的场景，可考虑在同一空调箱内前段装F5组合式、后段装F7组合式，形成两级中效过滤，进一步保护末端高效过滤器。

风量核算：组合式过滤器的实际处理风量应不超过额定风量的85%，预留15%余量以应对风量波动和滤袋逐渐堵塞后的阻力增加。

安装与维护

安装注意事项

• 组合式过滤器重量较大，安装时需两人以上配合或使用辅助设备

• 确认空调箱安装框架的承载能力满足要求

• 注意气流方向标识，正确安装

• 各组滤袋之间应留有均匀间距

• 框架四周密封条应完好，安装后检查密封性

维护更换

• 逐组检查压差，当任一组达到终阻力时更换该组

• 可逐组更换而无需全部更换，降低维护成本

• 更换时清洁框架内部，检查导流板是否完好

• 建议建立维护记录，追踪各组滤袋的使用时长和压差变化

FAQ

Q1：组合式和标准单袋式有什么区别？

A：组合式在一个大框架内集成多组滤袋，核心优势是：①单台处理风量更大（可达标准式的2-4倍）；②面风速更低，容尘量更大；③安装点位更少。标准单袋式更适合中小型空调箱（风量3000m³/h以下），组合式适合大型空调箱（风量3000m³/h以上）。

Q2：组合式可以只更换其中一组滤袋吗？

A：可以。组合式的模块化设计允许逐组更换。当某一组的压差先达到终阻力时，只需取出并更换该组滤袋，其余组继续使用。但需注意：更换新组后，新旧组的阻力差异会导致气流分配不均，建议当多数组接近终阻力时统一更换。

Q3：组合式过滤器的密封性如何保证？

A：组合式框架的每个过滤单元模块都有独立的密封设计：模块与外框之间采用橡胶密封条，滤袋口与模块框架之间采用聚氨酯密封胶。整体密封性能与单袋式相当，不会因组合结构而增加旁通泄漏风险。出厂前进行密封性抽检，确保合格。
